ฟันงานดิน / 18HT · 25S
ฟันเหล็กกล้าคาร์บอนสูง สำหรับดินเหนียว ดินตะกอน ทราย และกรวดที่มีความหนาแน่นปานกลาง
อุปกรณ์เจาะเสาเข็ม
เลือกอุปกรณ์ให้ตรงกับหน้างาน
ครบทั้งเครื่องมือเจาะ ปลอกเหล็ก ระบบท่อเทคอนกรีต ข้อต่อส่งของเหลว และอะไหล่ เลือกกลุ่มสินค้าด้านล่างเพื่อดูขนาด รหัสรุ่น และอุปกรณ์ที่ใช้ร่วมกัน
ขนาดมาตรฐานและสั่งทำผลิตในประเทศไทยรองรับอะไหล่
01 / เครื่องมือเจาะ

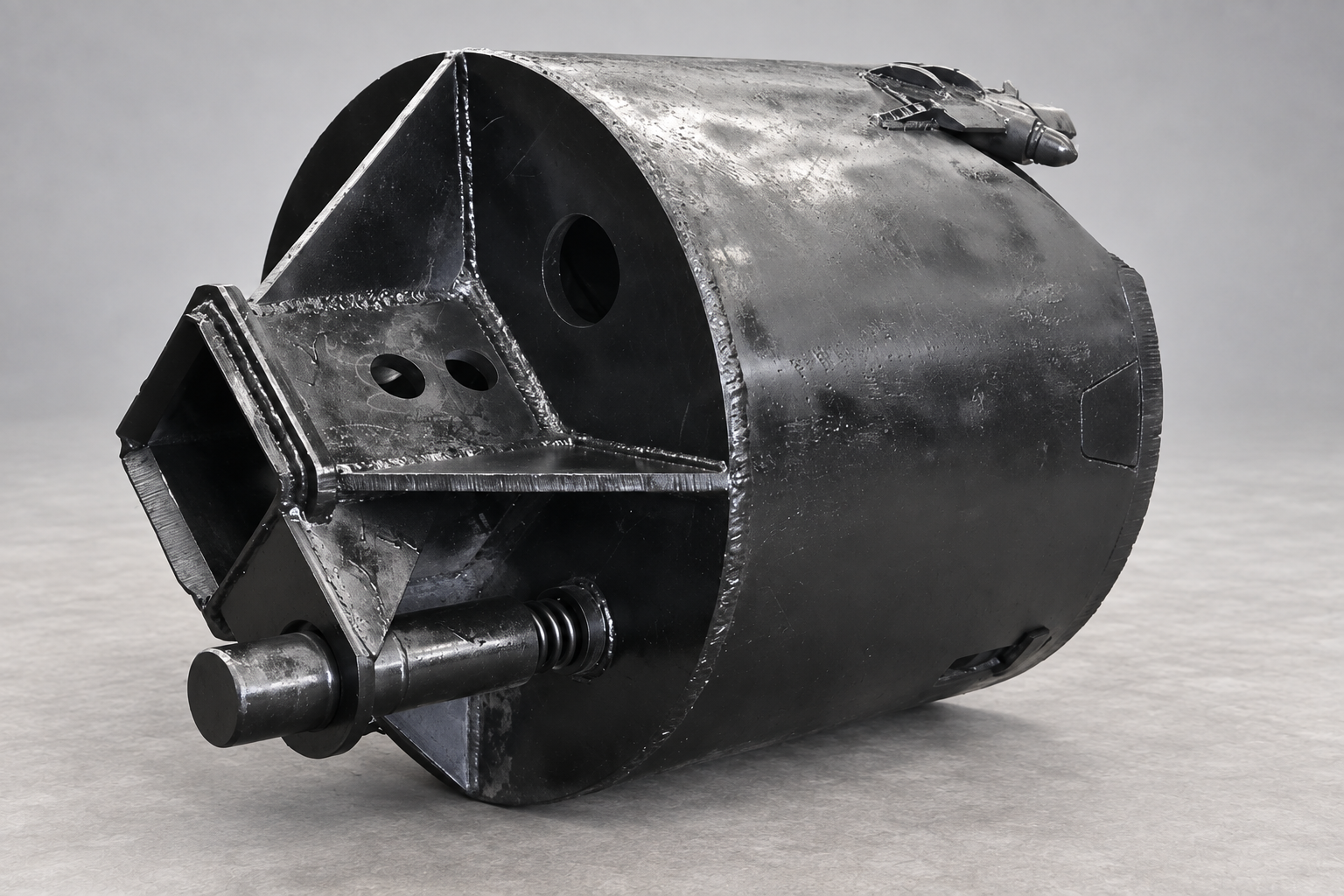

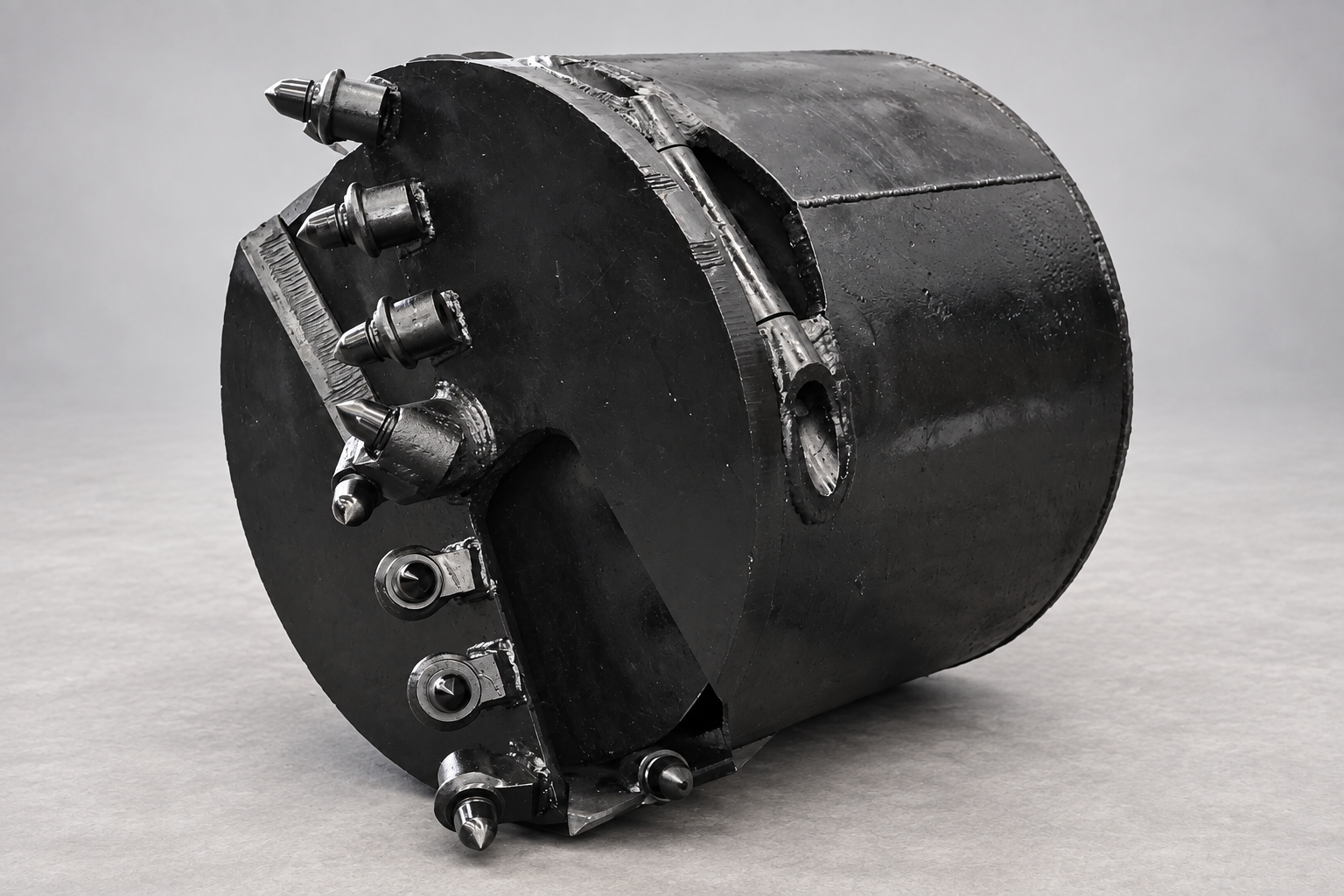

Drilling Bucket / ถังขุดเจาะ
เลือกชุดงานดินหรืองานหินตามสภาพหน้างาน ถังใช้ขุดและกักเก็บดินหรือหิน โดยมีฝาคู่เป็นมาตรฐาน และเลือกฝาเดี่ยวได้
เส้นผ่านศูนย์กลางเจาะ600 / 800 / 1,000 / 1,200 / 1,500 mm
สภาพชั้นดินชุดงานดินมาตรฐาน; ชุดงานหินเป็นทางเลือก
Kelly Box200×200 มาตรฐาน; 100×100, 130×130, 150×150 เลือกได้
งานสั่งทำความสูงถัง องศาฟันเจาะ รูปแบบฝา และ Kelly Box
ขนาด Kelly Box ต้องตรงกับเครื่องเจาะของลูกค้า โปรดยืนยันรุ่นเครื่องและขนาดจุดต่อก่อนสั่งผลิต
ตารางสเปกแบบเลือกดูได้
เลือกขนาด Bucket
เลือกรุ่นและชุดงานดินหรือหินเพื่อดูขนาดจากตารางปัจจุบัน สเปกสุดท้ายยืนยันกับทีม NHL
ตัวเลือกงานดินหรือหินเปลี่ยนเฉพาะความหนาตัวถังและฟันเจาะกับ Holder โปรดยืนยันความเหมาะกับ NHL
BK100งานดิน · มาตรฐาน
เส้นผ่านศูนย์กลางเจาะ1,000 mm
เส้นผ่านศูนย์กลางตัวถัง900 mm
ความหนาตัวถัง19 mm
ฟันเจาะและ Holder18HT / 25S + Holder
น้ำหนักโดยประมาณ~1,137–1,300 kg
Kelly Box200×200 มาตรฐาน*
*มีตัวเลือก 100×100, 130×130 และ 150×150 โปรดยืนยันกับเครื่องเจาะของคุณ ฝาคู่เป็นมาตรฐาน ฝาเดี่ยวเป็นทางเลือก
เปรียบเทียบ Bucket ทุกรุ่น
เลื่อนตารางแนวนอนเพื่อดูทุกคอลัมน์
| รุ่น | ขนาดเจาะ Ø | ขนาดตัวถัง Ø | น้ำหนักประมาณ |
|---|---|---|---|
| BK60 | 600 mm | 530 mm | ~552–700 kg |
| BK80 | 800 mm | 700 mm | ~803–980 kg |
| BK100 | 1,000 mm | 900 mm | ~1,137–1,300 kg |
| BK120 | 1,200 mm | 1,080 mm | ~1,466–1,550 kg |
| BK150 | 1,500 mm | 1,380 mm | ~2,000–2,290 kg |
02 / เครื่องมือเจาะ

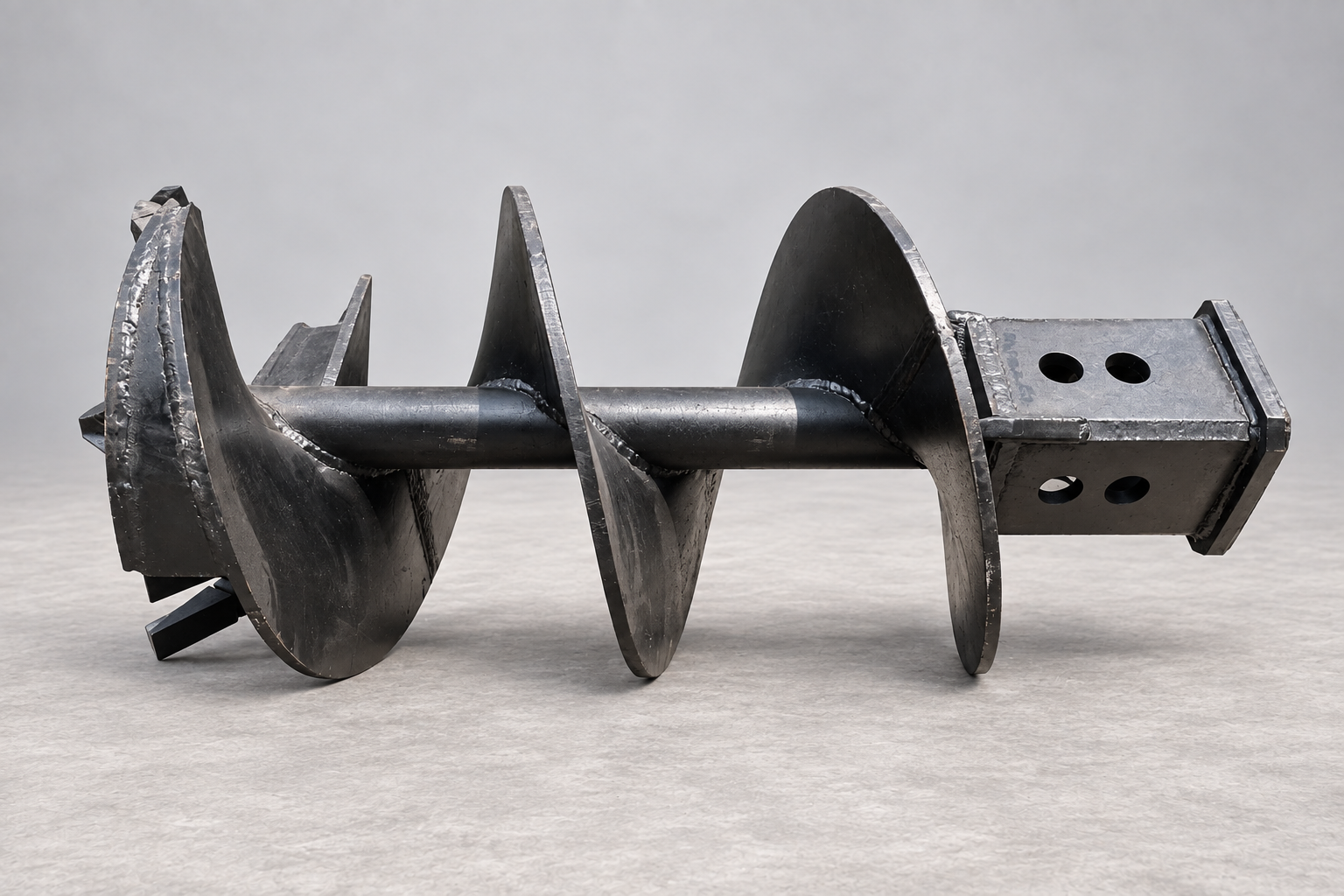

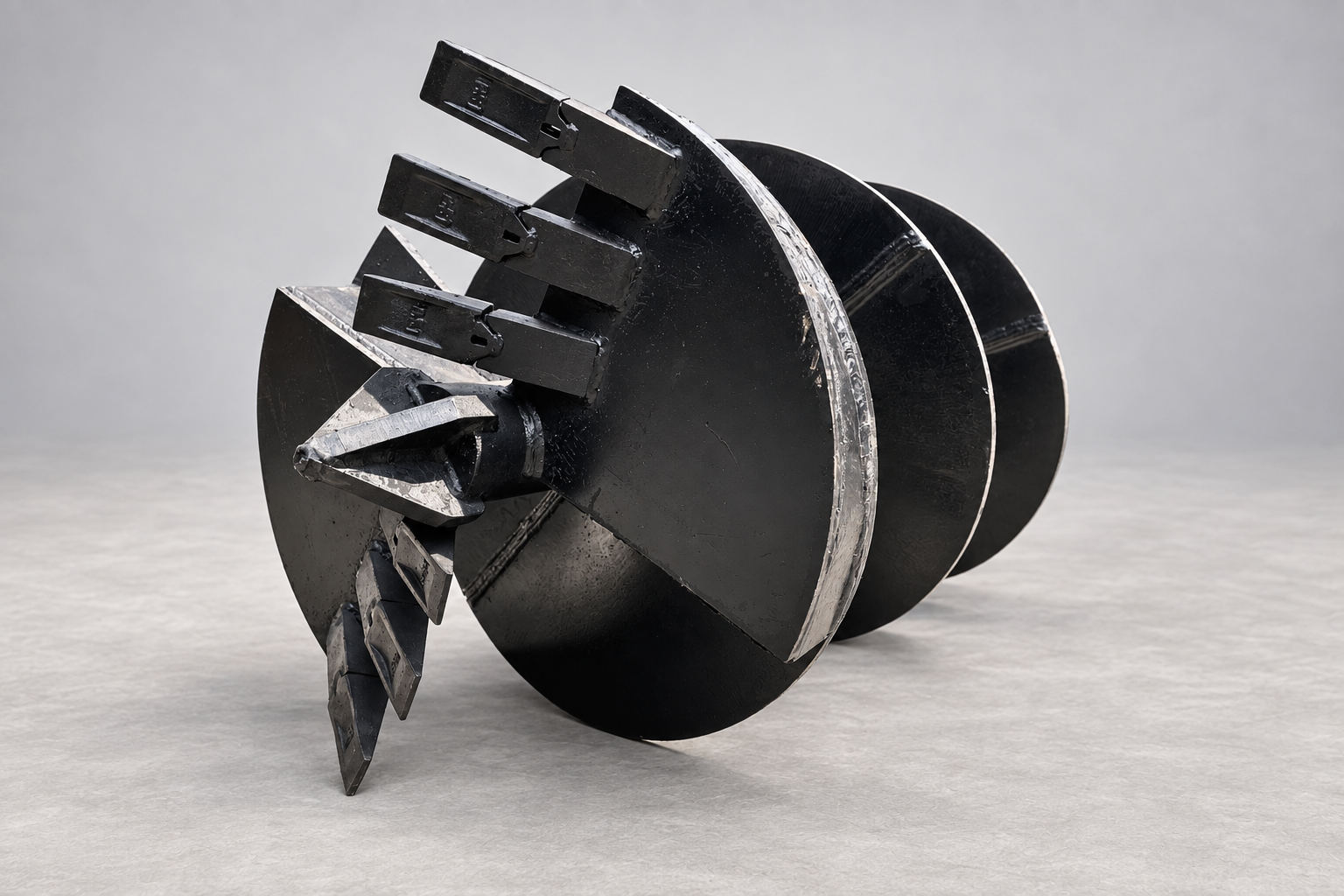

Auger / สว่านขุดเจาะ
สว่านเจาะของ NHL ใช้รูปแบบปากขุด Double Lips เลือกขนาด ชนิดฟัน และ Kelly Box ตามชั้นดินหรือหินและเครื่องเจาะของลูกค้า
เส้นผ่านศูนย์กลางเจาะ600 / 800 / 1,000 / 1,200 / 1,500 mm
สภาพชั้นดินฟันงานดิน 18HT/25S; ฟัน Bullet งานหิน 32/50
Kelly Box200×200 มาตรฐาน; 100×100, 130×130, 150×150 เลือกได้
งานสั่งทำขนาด ความสูง ชนิดฟัน และ Kelly Box ตามเครื่อง
โปรดยืนยันขนาด Kelly Box ให้ตรงกับเครื่องเจาะของลูกค้าก่อนผลิต
ตารางสเปกแบบเลือกดูได้
เลือกขนาด Auger
เลือกรุ่นและชุดงานดินหรือหิน ข้อมูลที่แสดงมาจากตารางสเปกปัจจุบันของ NHL
ตัวเลือกงานดินหรือหินเปลี่ยนเฉพาะความหนาใบสกรูและฟันเจาะกับ Holder โปรดยืนยันความเหมาะกับ NHL
AG100งานดิน · มาตรฐาน
เส้นผ่านศูนย์กลางเจาะ1,000 mm
เส้นผ่านศูนย์กลางใบสกรู980 mm
ระยะพิทช์450–500 mm
ความหนาใบสกรู19 mm
ฟันเจาะและ Holder18HT / 25S + Holder
น้ำหนักโดยประมาณ~950 kg
Kelly Box: 200×200 มาตรฐาน; 100×100, 130×130 และ 150×150 เป็นตัวเลือก โปรดยืนยันกับเครื่องเจาะของคุณ
เปรียบเทียบ Auger ทุกรุ่น
เลื่อนตารางแนวนอนเพื่อดูทุกคอลัมน์
| รุ่น | ขนาดเจาะ Ø | ขนาดใบสกรู Ø | พิทช์ | น้ำหนักประมาณ |
|---|---|---|---|---|
| AG60 | 600 mm | 580 mm | 350–400 mm | ~535 kg |
| AG80 | 800 mm | 780 mm | 400–450 mm | ~750 kg |
| AG100 | 1,000 mm | 980 mm | 450–500 mm | ~950 kg |
| AG120 | 1,200 mm | 1,170 mm | 500–600 mm | ~1,150 kg |
| AG150 | 1,500 mm | 1,460 mm | 600–800 mm | ~1,450 kg |
03 / งานเจาะชั้นหิน

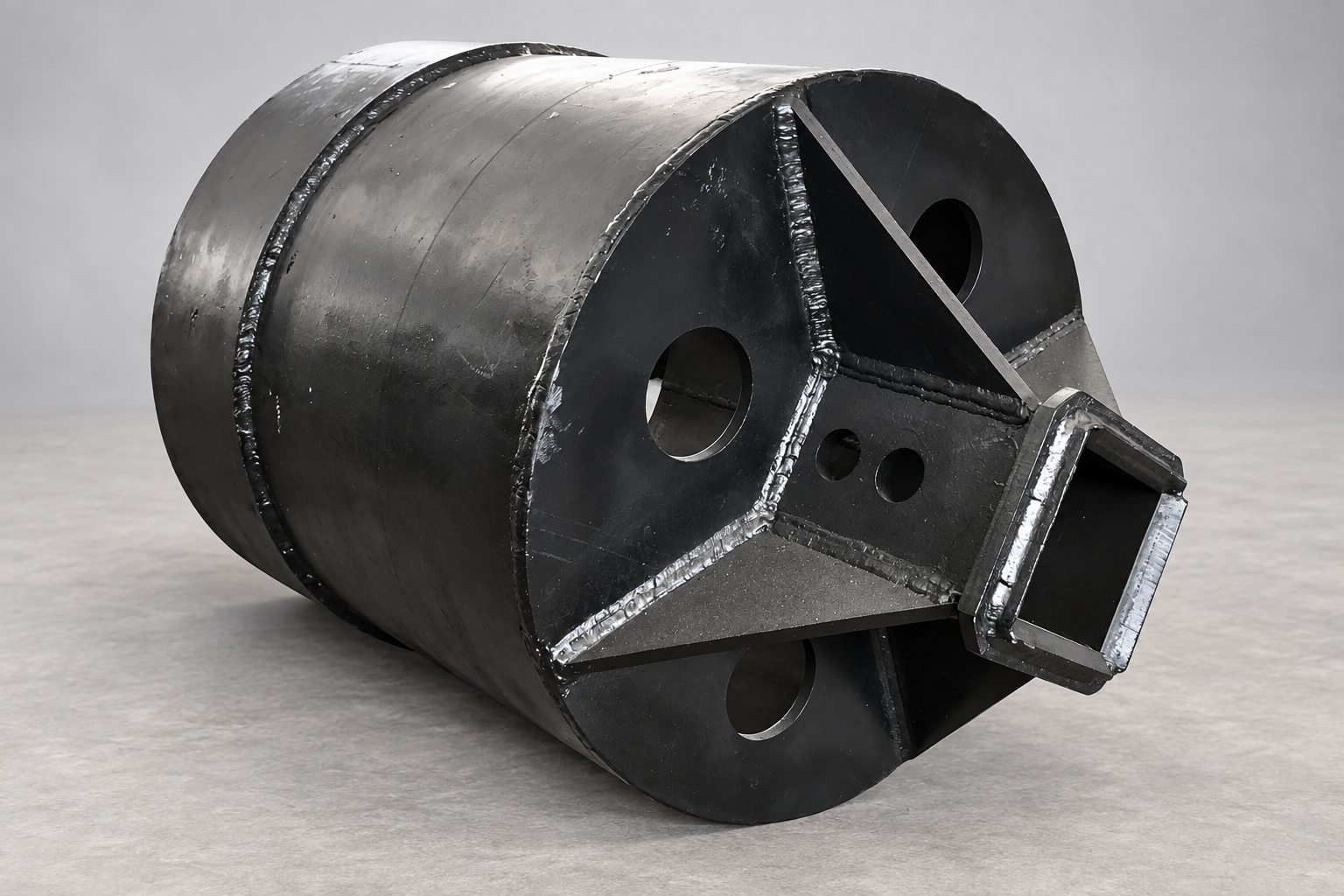

Core Barrel / กระบอกเจาะหิน
เจาะเป็นวงรอบแกนหินด้วยชุดฟันเจาะ เลือกขนาดเจาะ ตัวถัง และ Kelly Box ให้เหมาะกับชั้นหินและเครื่องเจาะของคุณ
เส้นผ่านศูนย์กลางเจาะ600 / 800 / 1,000 / 1,200 / 1,500 mm
ตัวถังสูง 1,000–1,200 mm
หนา 25 mm มาตรฐาน; 32 mm ทางเลือก
หนา 25 mm มาตรฐาน; 32 mm ทางเลือก
ฟันเจาะหินBullet Teeth 32 / 50
Kelly Box200×200 mm มาตรฐาน
100×100 / 130×130 / 150×150 mm ทางเลือก
100×100 / 130×130 / 150×150 mm ทางเลือก
แจ้งขนาดเจาะ สภาพชั้นหิน และขนาดจุดต่อเครื่อง เพื่อยืนยันรูปแบบก่อนสั่งผลิต
ปรึกษาสเปก Core Barrelดูตาราง Core Barrel และตัวเลือกปลอกเสริม
เลื่อนตารางแนวนอนเพื่อดูทุกคอลัมน์

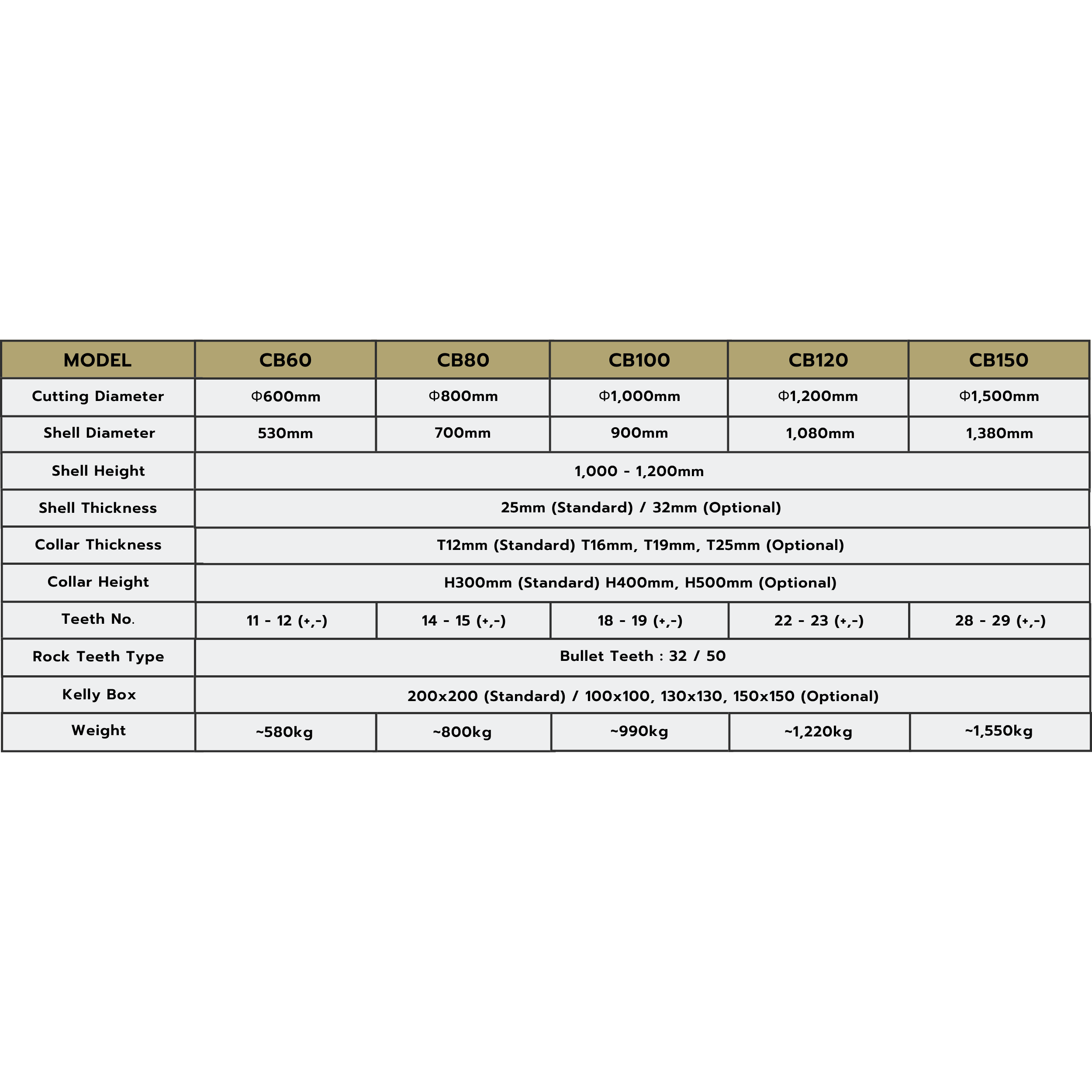

| รุ่น | ขนาดเจาะ Ø | ตัวถัง Ø | จำนวนฟันประมาณ | น้ำหนักประมาณ |
|---|---|---|---|---|
| CB60 | 600 mm | 530 mm | 11–12 | 580 kg |
| CB80 | 800 mm | 700 mm | 14–15 | 800 kg |
| CB100 | 1,000 mm | 900 mm | 18–19 | 990 kg |
| CB120 | 1,200 mm | 1,080 mm | 22–23 | 1,220 kg |
| CB150 | 1,500 mm | 1,380 mm | 28–29 | 1,550 kg |
ความหนาปลอกเสริม: 12 mm มาตรฐาน; 16 / 19 / 25 mm ทางเลือก
ความสูงปลอกเสริม: 300 mm มาตรฐาน; 400 / 500 mm ทางเลือก
04 / ระบบปลอกเหล็ก

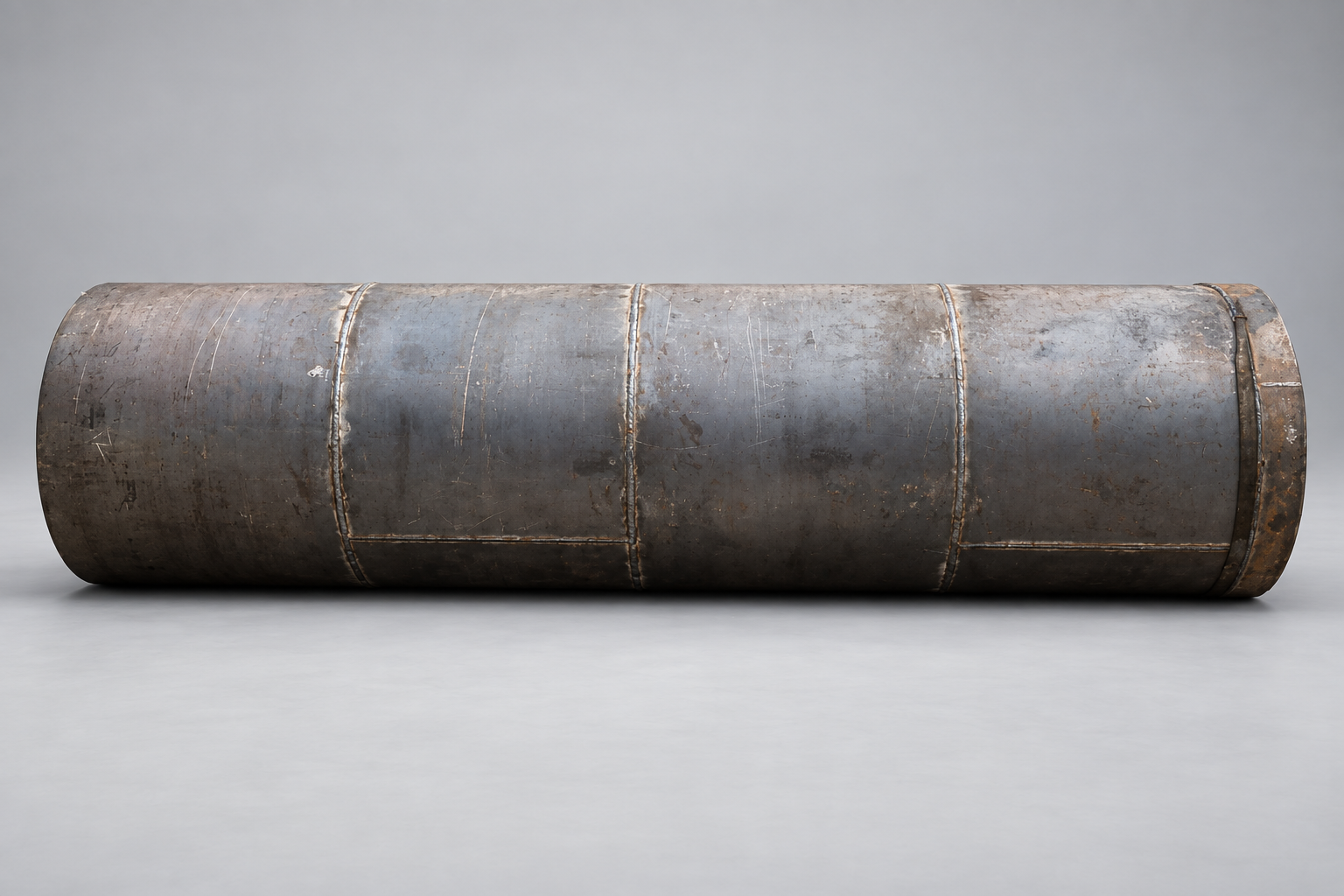

Casing / ปลอกเหล็กนำศูนย์ขุดเจาะ
กำหนดขนาดปลอกและจุดต่อให้สอดคล้องกัน พร้อม Casing Coupling หัวกดปลอก และสลัก Casing Drive สำหรับประกอบใช้งานในระบบ
ความยาวตามสั่ง1,000–16,000 mm ตามความต้องการของลูกค้า
ขนาดปลอกเส้นผ่านศูนย์กลาง ความหนา และความยาวตามสเปกที่ต้องการ
จุดต่อCasing Coupling ให้ตรงกับระบบเดิม
อุปกรณ์ที่ใช้ร่วมกันCasing Press / หัวกดปลอก
Casing Drive / สลักขับปลอก
Casing Drive / สลักขับปลอก
ส่งแบบหรือภาพจุดต่อ พร้อมเส้นผ่านศูนย์กลาง ความหนา และความยาวที่ต้องการ
ปรึกษาขนาด Casing05 / ฟันและเหงือกขุดเจาะ

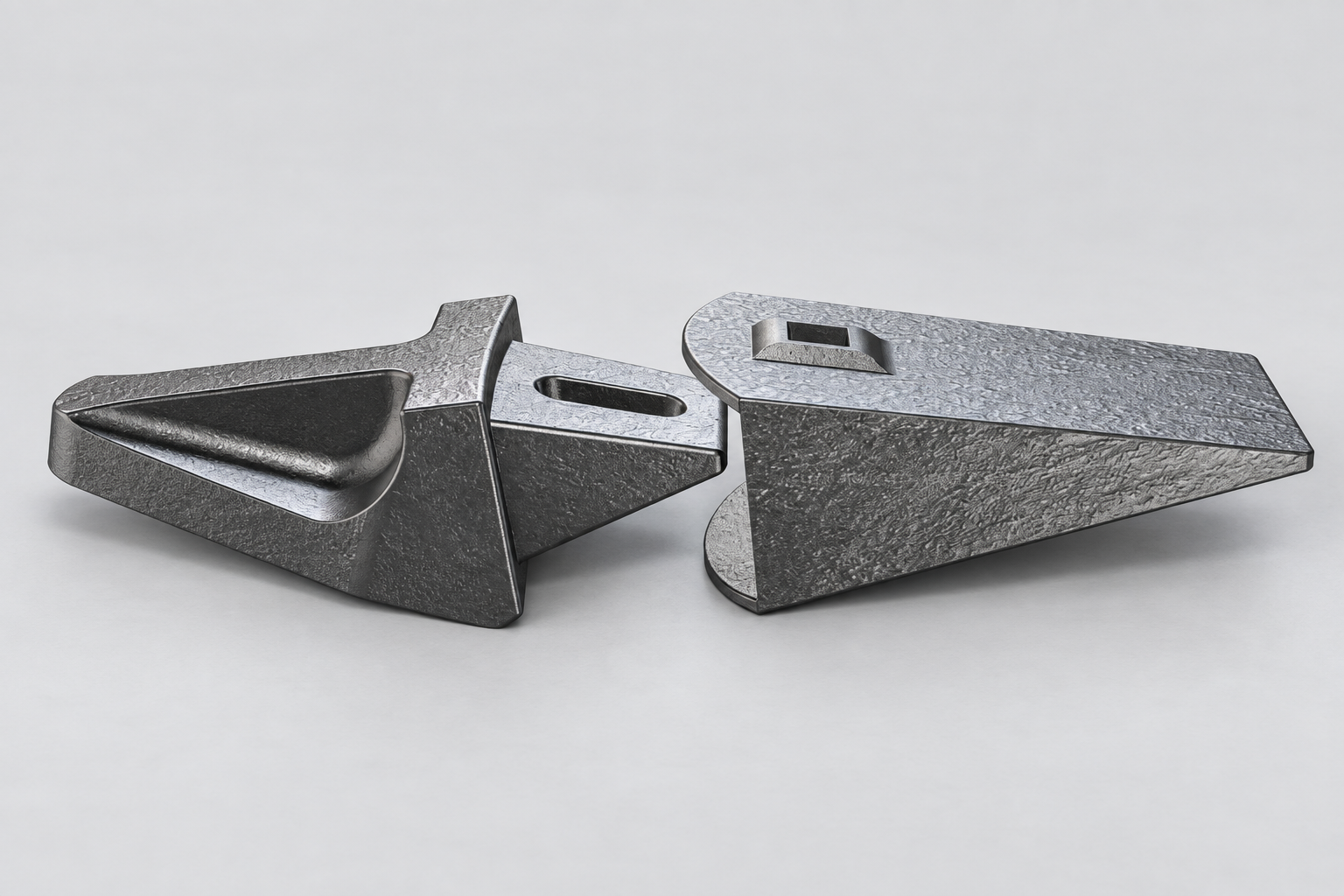

Teeth & Holder
เลือกฟันงานดิน ฟัน Bullet สำหรับงานหิน และฟัน Grab พร้อมเทียบรหัสรุ่น น้ำหนักโดยประมาณต่อชุด และชิ้นส่วนล็อก
ฟัน Bullet งานหิน / 32 · 50
ฟันปลายคาร์ไบด์พร้อม Holder สำหรับเจาะชั้นหิน มีรุ่น 32 mm และ 50 mm ตามรายการสินค้า
ฟัน Grab / FZ80 · PC200 · 25RC12
ฟันบุ้งกี๋และ Holder สำหรับงานเปลี่ยนอะไหล่ โดยแต่ละรุ่นใช้ชิ้นส่วนล็อกต่างกัน
เปรียบเทียบฟันและ Holder ทั้ง 7 รุ่น
เลื่อนตารางแนวนอนเพื่อดูทุกคอลัมน์

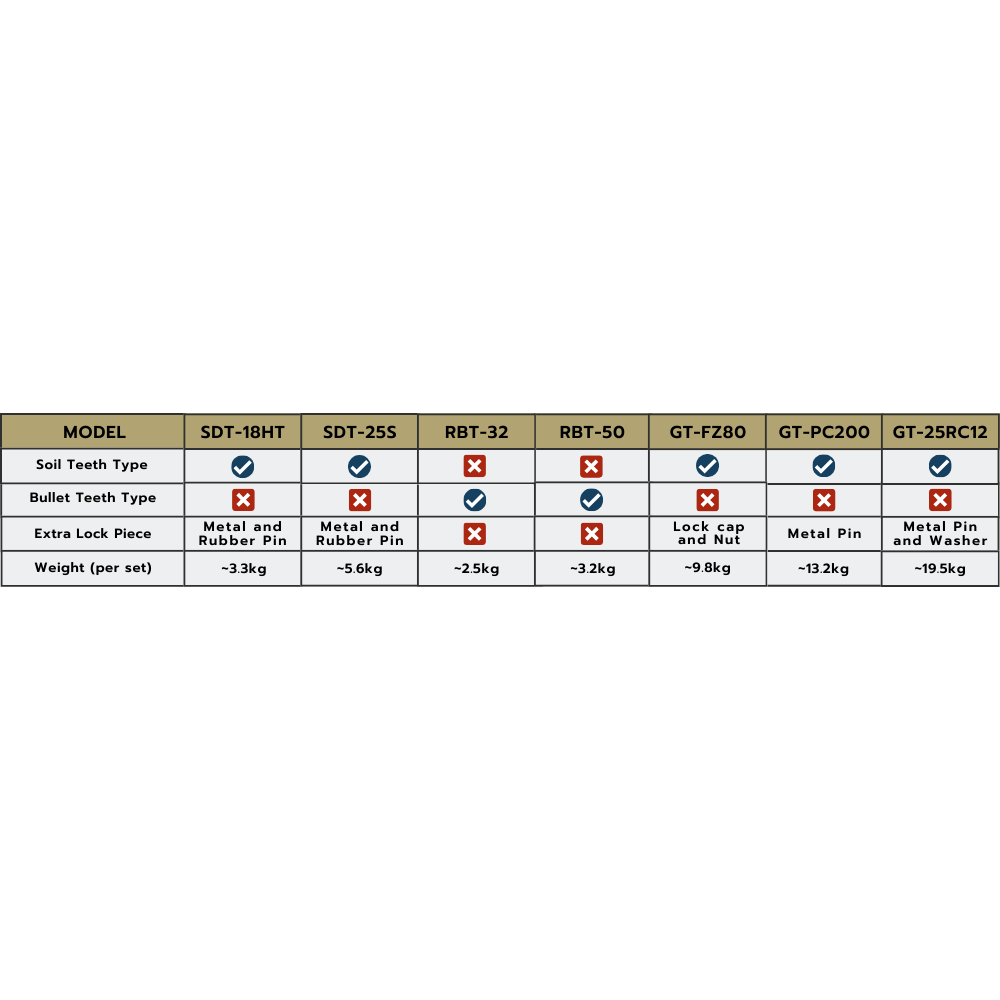

| รหัสรุ่น | ประเภท | น้ำหนักประมาณ / ชุด | ชิ้นส่วนล็อกที่ระบุ |
|---|---|---|---|
| SDT-18HT | งานดิน | ~3.3 kg | สลักเหล็กและยาง |
| SDT-25S | งานดิน | ~5.6 kg | สลักเหล็กและยาง |
| RBT-32 | Bullet / งานหิน | ~2.5 kg | — |
| RBT-50 | Bullet / งานหิน | ~3.2 kg | — |
| GT-FZ80 | Grab / งานดิน | ~9.8 kg | ฝาล็อกและน็อต |
| GT-PC200 | Grab / งานดิน | ~13.2 kg | สลักเหล็ก |
| GT-25RC12 | Grab / งานดิน | ~19.5 kg | สลักเหล็กและแหวนรอง |
ส่งรหัสรุ่นพร้อมรูปฟันและ Holder เดิม เพื่อเทียบรูปแบบให้ตรงกัน
สอบถามฟันและ Holder06 / ระบบท่อเทคอนกรีต

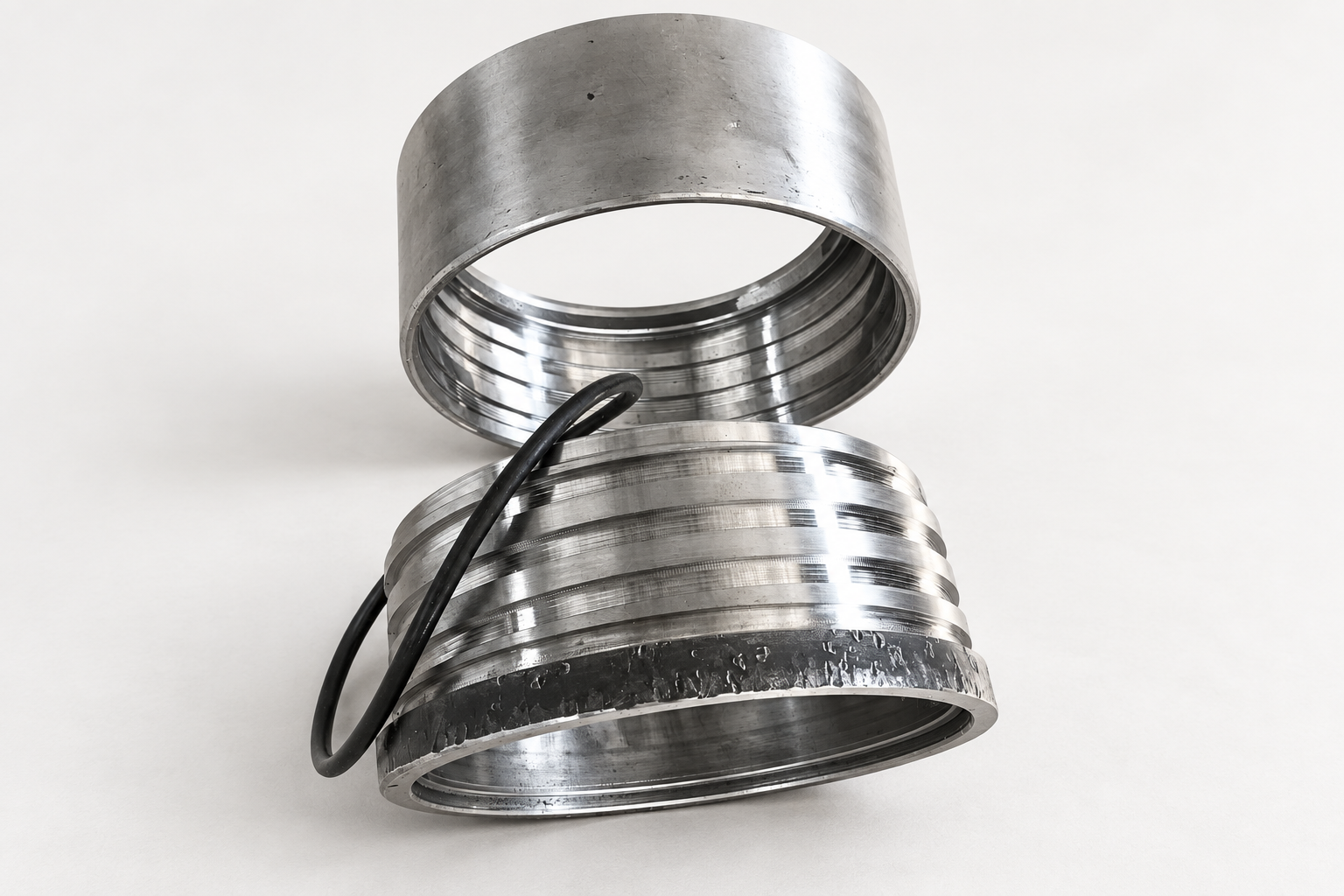

Tremie Coupling / ข้อต่อท่อเทคอนกรีตและอุปกรณ์
ข้อต่อตัวผู้และตัวเมียสำหรับต่อท่อเหล็ก Tremie เพื่อเทคอนกรีต เลือกขนาดท่อและรูปแบบเกลียวหรือสลิงให้ตรงกับระบบเดิม
ขนาด Tremie6 / 8 / 10 นิ้ว
รูปแบบจุดต่อเกลียว 1 TPI: 6 / 8 / 10 นิ้ว
เกลียว 2 TPI หรือสลิง: 8 / 10 นิ้ว
เกลียว 2 TPI หรือสลิง: 8 / 10 นิ้ว
สลิงล็อกØ9 mm
ความยาวท่อ0.5 / 1 / 3 / 6 m
ข้อต่อ Airliftแบบสลิง 4 / 6 นิ้ว
TPI คือจำนวนเกลียวต่อนิ้ว ข้อต่อ 10 นิ้วใช้ O-ring 6 mm เป็นมาตรฐาน สามารถระบุความหนาอื่นได้ โดยเทียบเกลียวและร่องซีลก่อนสั่งอะไหล่
สอบถามข้อต่อ Tremie ที่ตรงกับระบบเปรียบเทียบขนาดข้อต่อ Tremie และ Airlift
เลื่อนตารางแนวนอนเพื่อดูทุกคอลัมน์

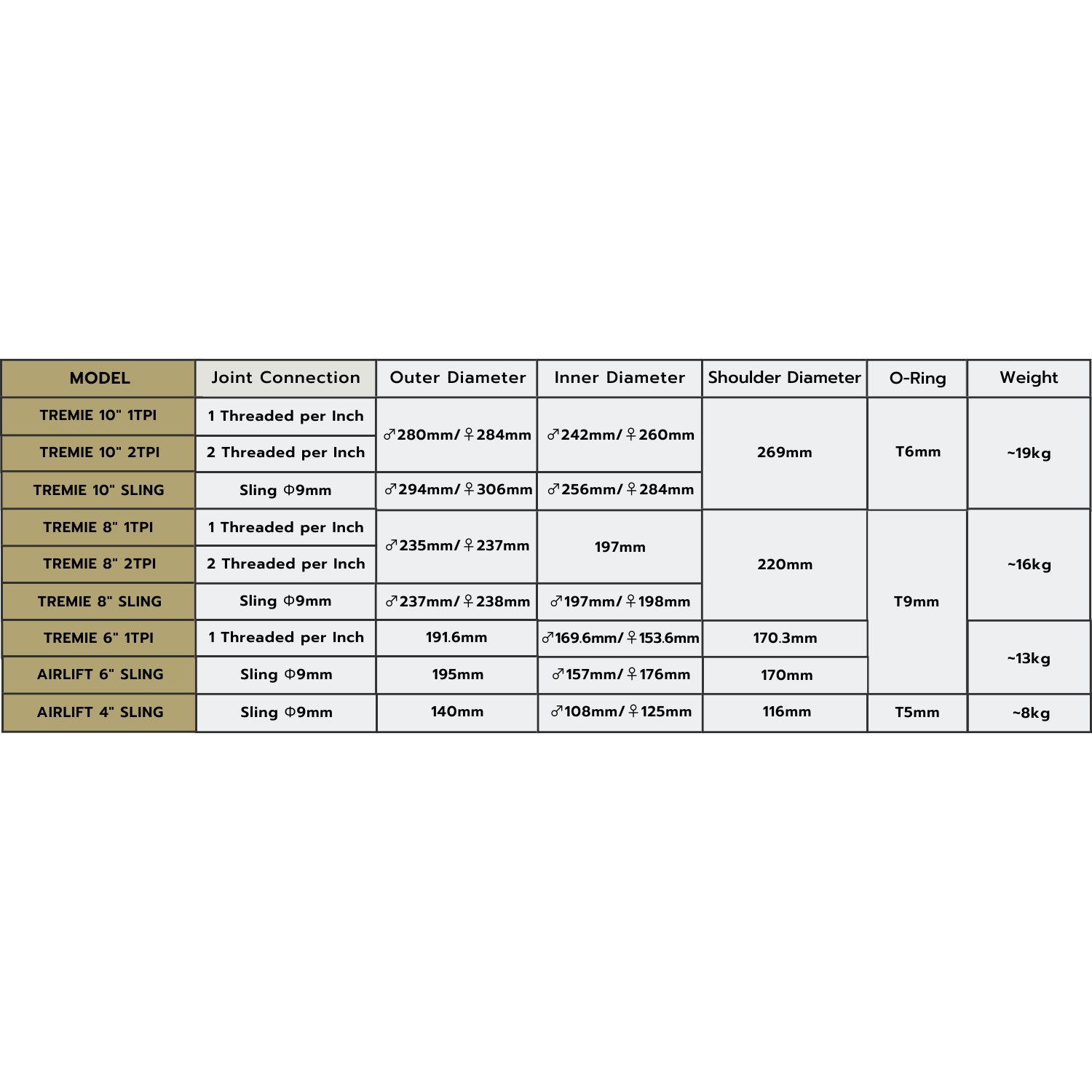

| รุ่น / รูปแบบ | OD | ID | เส้นผ่านศูนย์กลางบ่า | ความหนา O-ring | น้ำหนักประมาณ |
|---|---|---|---|---|---|
| Tremie 10″ · 1 TPI | M 280 / F 284 | M 242 / F 260 | 269 | 6 mm มาตรฐาน | 19 kg |
| Tremie 10″ · 2 TPI | M 280 / F 284 | M 242 / F 260 | 269 | 6 mm มาตรฐาน | 19 kg |
| Tremie 10″ · Sling | M 294 / F 306 | M 256 / F 284 | 269 | 6 mm มาตรฐาน | 19 kg |
| Tremie 8″ · 1 TPI | M 235 / F 237 | 197 | 220 | 9 mm | 16 kg |
| Tremie 8″ · 2 TPI | M 235 / F 237 | 197 | 220 | 9 mm | 16 kg |
| Tremie 8″ · Sling | M 237 / F 238 | M 197 / F 198 | 220 | 9 mm | 16 kg |
| Tremie 6″ · 1 TPI | 191.6 | M 169.6 / F 153.6 | 170.3 | 9 mm | 13 kg |
| Airlift 6″ · Sling | 195 | M 157 / F 176 | 170 | 9 mm | 13 kg |
| Airlift 4″ · Sling | 140 | M 108 / F 125 | 116 | 5 mm | 8 kg |
07 / ระบบส่งของเหลว

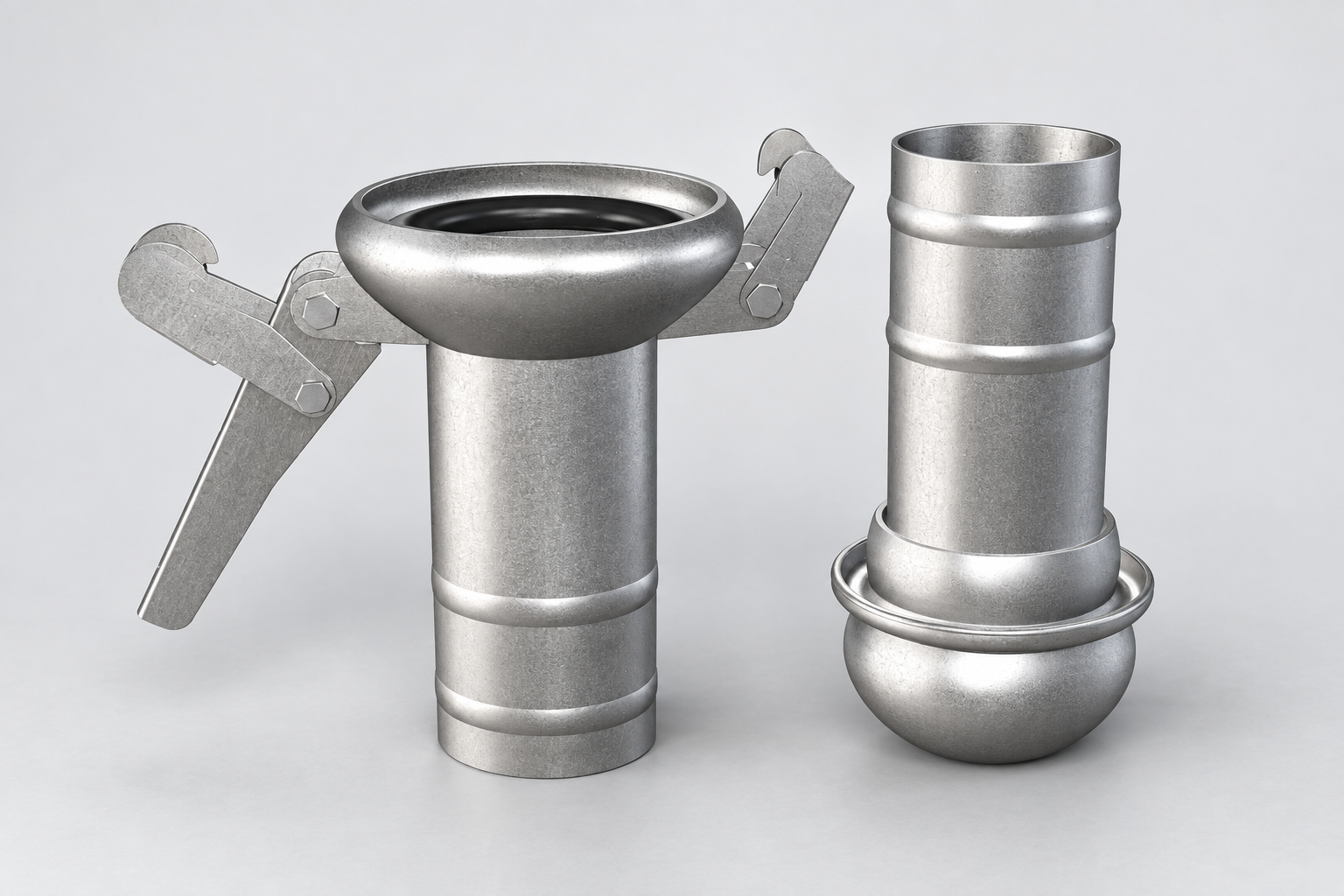

Quick Coupling / ข้อต่อสวมเร็วสำหรับท่อ PE 4 นิ้ว
ต่อระบบท่อส่งเบนโทไนท์ด้วยข้อต่อตรง หน้าแปลน สามทาง และข้องอ เลือกรูปแบบและส่วนประกอบให้เข้ากับแนวท่อหน้างาน
ขนาดท่อท่อ PE 4 นิ้ว ยืนยันขนาดท่อจริงก่อนสั่ง
ชุดมาตรฐานตัวผู้ + ตัวเมีย + แหวนล็อก + O-ring
รูปแบบข้อต่อตรง / หน้าแปลน / สามทาง / ข้องอ 90°
ผิวทางเลือกชุบกัลวาไนซ์
ซีลทดแทนQC4-O15 · O-ring T15 mm
แจ้งขนาดท่อ ภาพจุดต่อเดิม และของเหลวที่ส่ง เพื่อเลือกวัสดุและซีลให้เหมาะกับการใช้งาน
สอบถามชุดและอะไหล่ Quick Couplingดูรหัสรุ่นและส่วนประกอบ Quick Coupling
เลื่อนตารางแนวนอนเพื่อดูทุกคอลัมน์

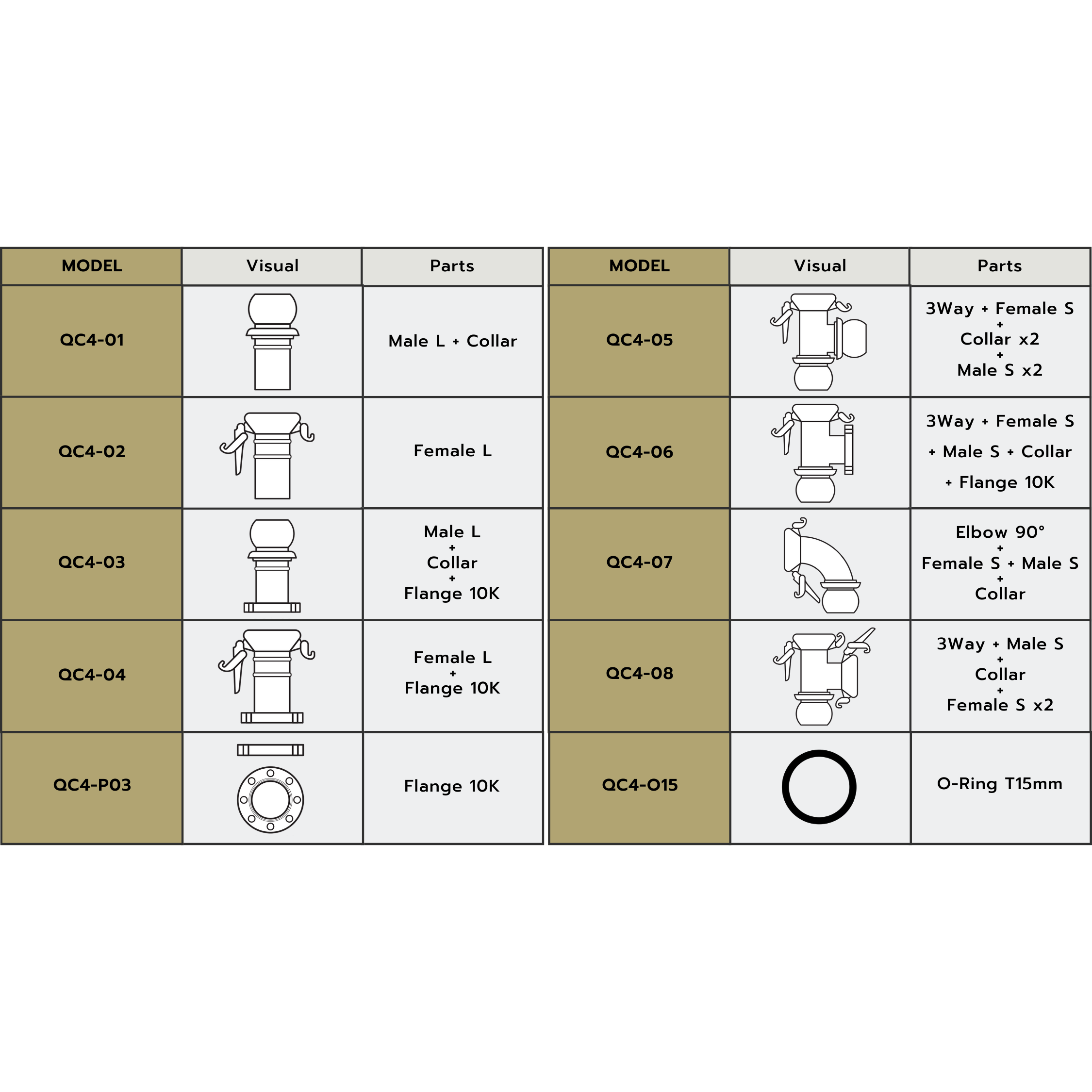

| รหัส | รูปแบบ | ส่วนประกอบตามรายการ |
|---|---|---|
| QC4-01 | ข้อต่อตรงตัวผู้ | Male L + Collar |
| QC4-02 | ข้อต่อตรงตัวเมีย | Female L |
| QC4-03 | ตัวผู้พร้อมหน้าแปลน | Male L + Collar + Flange 10K |
| QC4-04 | ตัวเมียพร้อมหน้าแปลน | Female L + Flange 10K |
| QC4-05 | สามทาง | 3Way + Female S + Collar ×2 + Male S ×2 |
| QC4-06 | สามทางพร้อมหน้าแปลน | 3Way + Female S + Male S + Collar + Flange 10K |
| QC4-07 | ข้องอ 90° | Elbow 90° + Female S + Male S + Collar |
| QC4-08 | สามทาง | 3Way + Male S + Collar + Female S ×2 |
| QC4-P03 | หน้าแปลน | Flange 10K |
| QC4-O15 | ซีล | O-ring T15 mm |
10K เป็นข้อมูลหน้าแปลนตามรายการ ไม่ใช่ค่ารับแรงดันของระบบที่ประกอบครบชุด มี Hose Nipple Coupling สำหรับท่อ PE 4 นิ้วด้วย
08 / ควบคุมการไหล

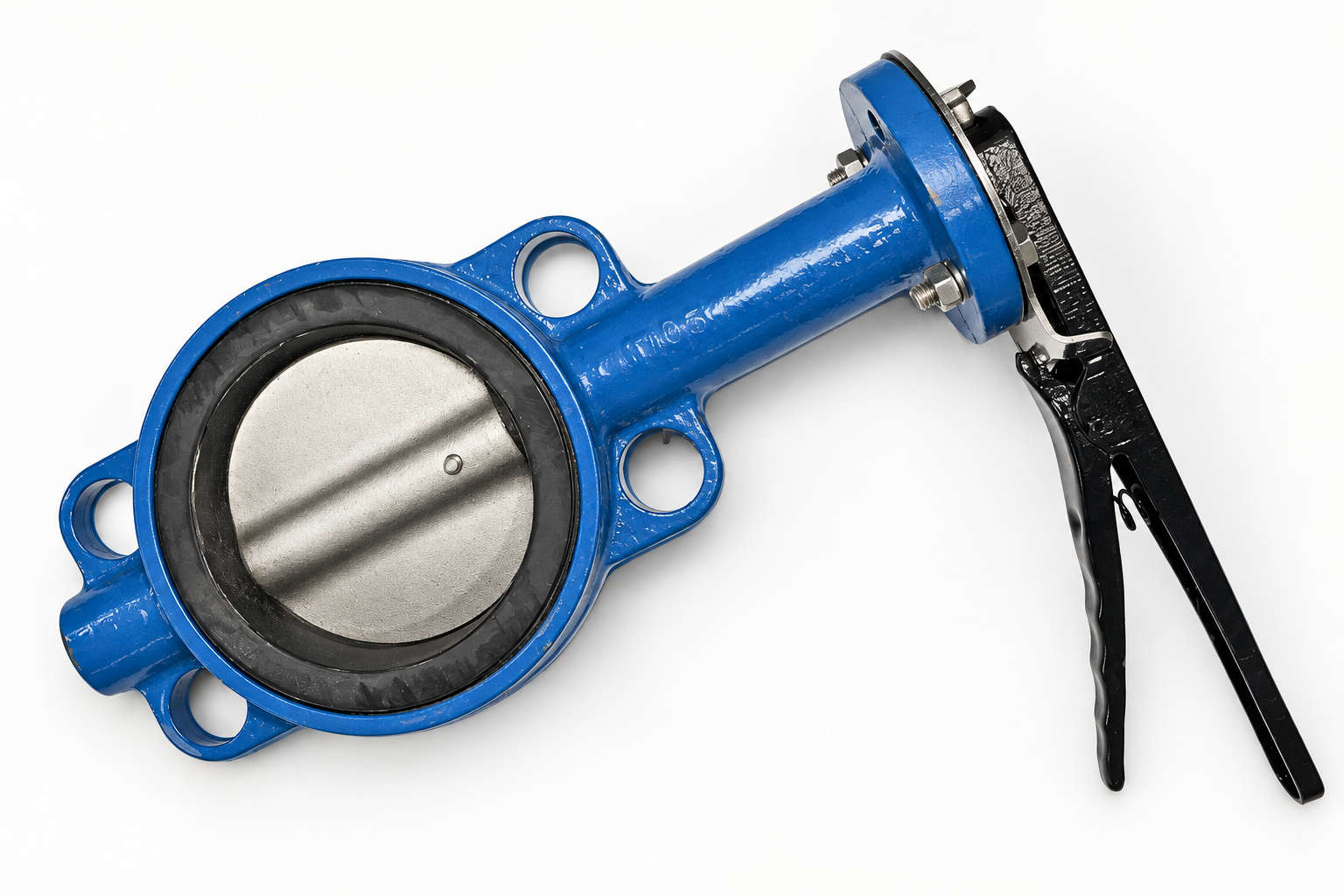

Butterfly Valve / วาล์วปีกผีเสื้อ 4 นิ้ว
เปิด ปิด และปรับการไหลด้วยด้ามโยกควบคุมแผ่นวาล์ว เลือกให้ตรงกับจุดต่อท่อ ของเหลว และสภาพการใช้งาน
ขนาดตามรายการ4 นิ้ว
การควบคุมด้ามโยก หมุนเปิด–ปิดประมาณ 90°
ข้อมูลสำหรับเลือกรุ่นขนาดหน้าแปลนหรือจุดต่อ ชนิดของเหลว แรงดัน และอุณหภูมิใช้งาน
วัสดุที่ต้องยืนยันตัวเรือน แผ่นวาล์ว และซีล ให้เหมาะกับการใช้งาน
09 / สินค้าและอะไหล่อื่น ๆ
อะไหล่สำหรับงานรอบหลุมเจาะ
อุปกรณ์ท่อ อะไหล่ปั๊ม และชิ้นส่วนล็อก สำหรับอุปกรณ์ที่ใช้หน้างาน
BAND-IT Band & Buckles
สายรัดและหัวเข็มขัด สำหรับรัดท่อ PE
ท่อ PE 4 นิ้ว
ท่อสำหรับลำเลียงของเหลว
ใบพัดและฝาปั๊ม / 411 · 611 · 622
อะไหล่ใบพัดและฝาปั๊ม ตามรุ่นที่ระบุทั้ง 3 รุ่น
ประแจโซ่
สำหรับขันท่อ Tremie
R-Pin Lock
สลักตัวอาร์
สลัก Bucket / S · M · L
สลัก Bucket ในรายการ AIRROW LOCK
U-Bolt
ยูโบลต์สำหรับหนีบเหล็ก
สำหรับฟัน Holder หรืออะไหล่ทดแทน ส่งรหัสรุ่น รูปชิ้นงาน ขนาดสำคัญ และจำนวน เพื่อให้ NHL ตรวจสอบความเข้ากันได้ก่อนสั่งซื้อ
ส่งโจทย์งานให้เรา
ส่งขนาดมา เราช่วยดูทางเลือกที่เหมาะ
มีทั้งรุ่นมาตรฐานและงานสั่งทำ เราจะช่วยตรวจสอบความเหมาะสม เสนอราคา และแจ้งกำหนดผลิตผ่าน LINE Official @lipkee
สำหรับเครื่องมือเจาะและ Casing
- สินค้า ขนาดเจาะ ความยาวที่ต้องการ และจำนวน
- สภาพชั้นดินหรือหิน
- รุ่นเครื่องเจาะและขนาด Kelly bar
สำหรับข้อต่อ วาล์ว และอะไหล่
- รุ่นหรือรหัส ขนาดท่อหรือชิ้นส่วน และจำนวน
- รูปหรือแบบจุดต่อ
- ลักษณะการใช้งานและชนิดของเหลว หากเกี่ยวข้อง
ติดต่อ LINE Official @lipkeeงานสั่งทำโดยทั่วไปใช้เวลาประมาณ 7–14 วันหลังยืนยันสเปก ระยะเวลาจริงแจ้งพร้อมใบเสนอราคา
